Bezucpávková čerpadla řady ZVS

Bezucpávková čerpadla ZVS jsou určena pro čerpání kyselin, louhů, řídkých kalů a všech ostatních odpadových kapalin do teploty 150° C s obsahem pevných látek do 30% hmotnosti a velikosti zrn do 7 mm. Čerpadla jsou vhodná také pro čerpání pitné vody a v potrvinářství. Čerpadla nejsou samonasávací.

Konstrukce:

Vertikální odstředivá čerpadla poháněná přírubovým elektromotorem. Hydraulická část čerpadla je tvořena oběžným kolem, výtlačným tělesem a vyrovnávací nádrží. Rotor je uložen v ložiskovém tělese ve dvou valivých ložiskách. Konstrukce je bezucpávková - za provozu je čerpaná kapalina těsněna hydrodynamicky, za klidu čerpadlo netěsní. Hydraulická část je spojena s vyrovnávací nádrží, která slouží k případnému zadržení čerpané kapaliny za provozu nebo ke kontrole zahlcení oběžného kola před spuštěním.

Jmenovitá světlost na výtlaku DN 40 až DN 125. Připojovací rozměry jsou pro PN6. Materiálová varianta - chromniklomolybdenová ocel. Jiné materiálové provedení dle dohody.

Výhody:

• bezucpávková konstrukce a umístění ložisek umožňuje bezporuchový provoz
• hydrodynamicky princip těsnění a konstrukce čerpadla umožňuje provoz bez odkapávání čerpané kapaliny
• minimální vliv na životní prostředí
• chod na prázdno nezpůsobuje poškození nebo opotřebení čerpadla

Rozsah dodávky:

• čerpadla jsou dodávána s přírubovými elektromotory, normálního provedení pro napětí 380 V, 50 Hz
• výrobce dodá podle požadavků náhradní díly dle tab. č. 1
• výrobce provádí servis a poskytuje poradenskou službu

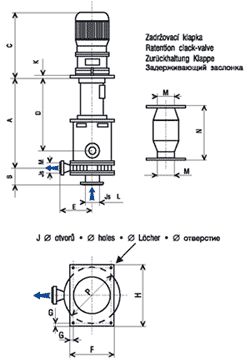

Legenda obrázku 2

	ZVS - 40	ZVS - 50	ZVS - 80	ZVS - 125
A	564	715	805	930
B	65	105	130	183
C	570	600	700	800
D	450	585	675	770
E	210	260	330	420
F	300	350	420	450
G	25	25	25	30
I	430	560	660	750
J	15	15	15	22
K	14	16	18	125/150
M/L	40/50	50/65	80/105	125/150
N	150	180	270	420
P	270	360	415	520
Hmotnost bez elektromotoru [kg]	85	155	240	420

Legenda obrázku 1

10	elektromotor
20	spojka hnací
30	spojka hnaná
40	mezikus
50	víko
60	základová deska
70	ložiskové těleso
80	vyrovnávací nádrž
90	stavoznak
100	výtlačné těleso
110	těsnění výtlačného tělesa
120	oběžné kolo s hřídelí

Tabulka katalogového čísla náhradních dílů pro objednání

	ZVS - 40	ZVS - 50	ZVS - 80	ZVS - 125
10	1040	1050	1080	10125
20	2040	2050	2080	20125
30	3040	3050	3080	30125
40	4040	4050	4080	40125
50	5040	5050	5080	50125
60	6040	6050	6080	60125
70	7040	7050	7080	70125
80	8040	8050	8080	80125
90	9040	9050	9080	90125
100	10040*	10050*	10080*	100125*
110	11040	11050	11080	110125
120	12040*	12050*	12080*	120125*

*) díly mohou být opatřeny návarem z tvrdokovu - označení /R/
Příklad objednání výtlačného tělesa ZVS 40 opatřeného tvrdokovem: 10040 R

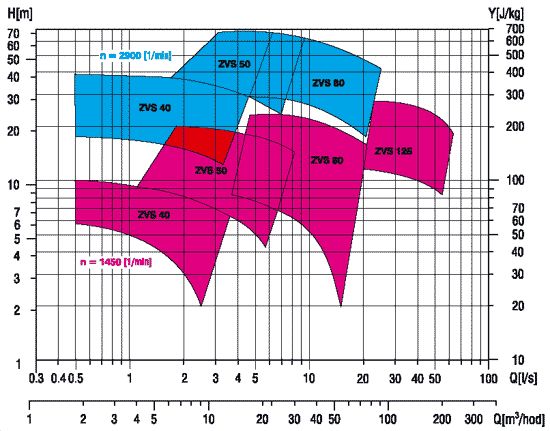

Výkonový graf
